TDZ40高杆太阳能杀虫灯安装方法【附安装视频】

时间:2020-4-29 15:47:22   作者:尚科    来源:www.szsunko.com    浏览量:235

TDZ40高杆太阳能杀虫灯安装方法【附安装视频】

大型高杆太阳能杀虫灯是农业领域应用广泛的频振式杀虫灯,杀虫灯招标项目几乎都是采购这类杀虫灯。因技术含量高、杀虫灯结构复杂、体积大等原因,大型高杆太阳能杀虫灯安装工程量大,难度大。今天尚科就专门制作了此杀虫灯安装教程,附带杀虫灯安装视频。
以尚科TDZ40大型高杆太阳能杀虫灯安装为例
TDZ40太阳能杀虫灯结构组成:
1、太阳能光伏板及控制器
2、杀虫灯灯杆
3、智能杀虫灯灯头(含电线、集虫盒)
4、杀虫灯电池
5、支架、地笼、螺丝、套头、抱箍等配件
TDZ40太阳能杀虫灯发货清单
1、智能杀虫灯灯头及电线一箱
2、光伏板、电池一箱
3、灯杆一根单独包装
4、光伏板支架、套头、抱箍一箱
5、螺丝、地笼、灯头支架一箱
TDZ40太阳能杀虫灯安装步骤

安装需要的工具及辅助材料:铁铲、卷尺、水泥、剪刀、十字螺丝刀、扳手、绝缘胶布、扎带等。


第一天工作:挖坑:尺寸40*40*50cm,铺15cm后水泥垫底。之后放入地埋件,最后灌入水泥与地埋件等高,漏出地埋件顶部的螺丝和螺帽。

注意:地基打好以后才能安装灯杆,否则不牢固,一般需要隔天操作。

太阳能杀虫灯安装需要挖坑做地基

第二天工作
1、安装智能杀虫灯灯头。

挂钩穿过灯杆上的支架与灯头拧紧,灯头底部用支架固定,旋转安装集虫盒。

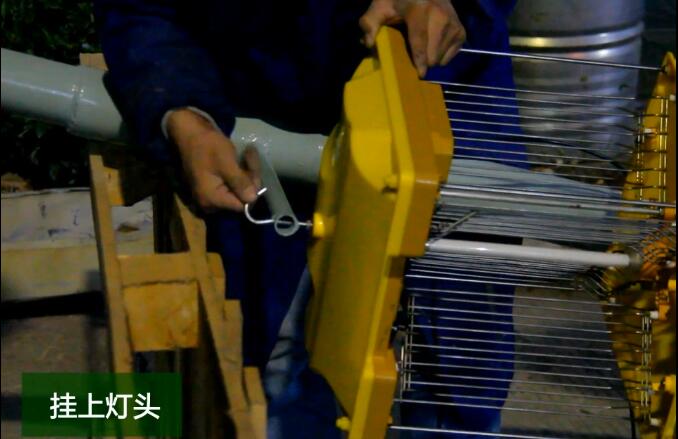

TDZ40高杆太阳能杀虫灯灯头安装

2、穿线:灯头电线传过灯杆预留孔位从灯杆顶部穿出。
灯头有两组黑色电线,每组各包含两根电线;两组电线都已标注名称、正负极。
3、把锂电池和光伏板固定在光伏板支架上。

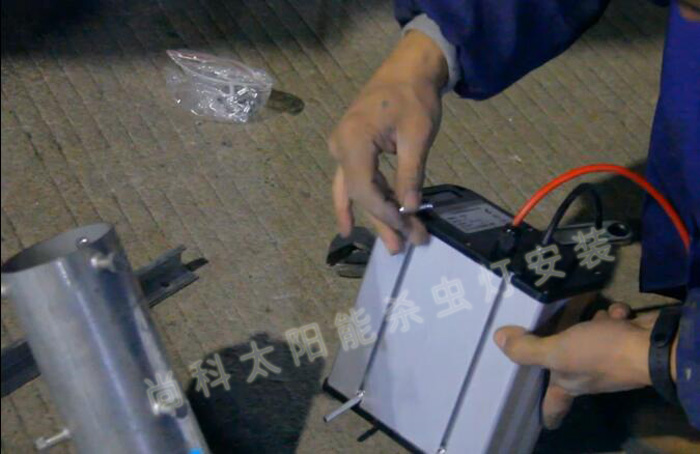

TDZ40高杆太阳能杀虫灯电池安装

细长的螺丝放入电池一侧沟槽,与光伏板支架上的预留孔位对齐,用螺丝固定住。

光伏板与支架用螺丝固定(都有预留孔位和匹配的螺丝)。
4、固定光伏板支架到灯杆。
先把从灯杆穿出的电线引进光伏板支架并从顶部穿出。
光伏板支架套在灯杆顶部,孔对孔,拧螺丝。
5、杀虫灯接线。

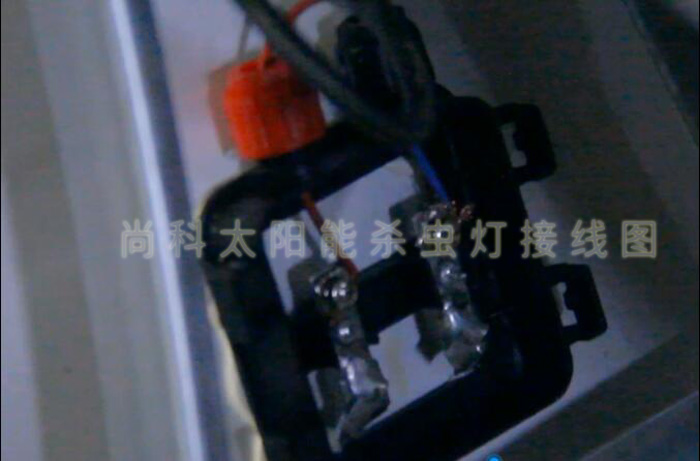

TDZ40高杆太阳能杀虫灯接线图

长线接电池,注意正负极(红色正极,红色接红色。蓝线负极,蓝线接电池黑线)都有标注。

接好电池以后打开杀虫灯开关,测试杀虫灯工作状态,灯管亮起、导电体触碰电网产生电弧表示正常。
测试后,关闭开关,开始把短线与太阳能光伏板控制器(小黑盒)连接起来。“黑线接进黑色卡孔,蓝色接进红色卡孔”。
接线以后把多出的线整理起来用扎带束在光伏板支架上。
6、竖起灯杆,固定在地基上。至此整个高杆太阳能杀虫灯安装完毕。
更多安装问题可以直接咨询太阳能杀虫灯厂家

附件1:带电池盒高杆太阳能杀虫灯安装视频

附件2:不带电池盒锂电池太阳能杀虫灯安装视频
